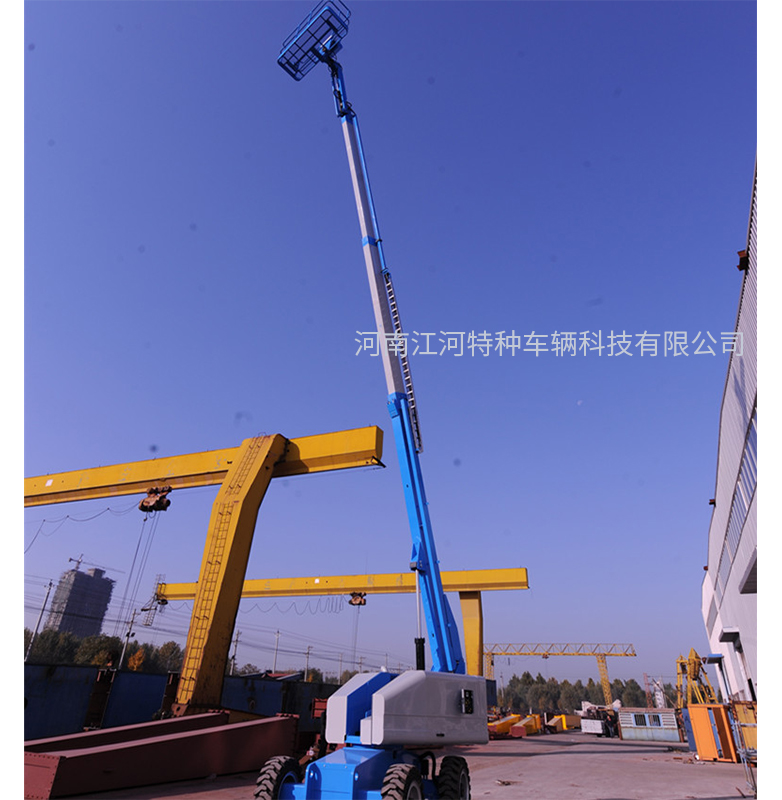

TB20(GTBZ18)

主要规格

● 工作高度:20.5m
 最大水平延伸:15.4m
● 工作载荷:227kg

重要特色

● 四轮驱动,四轮转向使其具备灵活的机动性
● 全自动伸展轮轴
● 45%的爬坡能力
● 小臂回转缩短整机长度,便于设备运输

  • 规格参数
  • 选项
  • 产品视频
    简介

    尺寸


    型号GTBZ18
    最大工作高度20.5m
    最大平台高度18.5m
    最大水平延伸15.4m
    总长8.96m
    总宽2.49m
    总高2.67m
    工作平台尺寸(长×宽)0.91m×2.44m
    离地间隙0.3m
    轴距2.48m


    性能


    型号GTBZ18
    安全工作载荷227kg
    转向半径(内/外)2.24/5.38m
    旋转转台360°连续
    平台旋转160°
    平台可容纳人数2
    行驶速度(收起状态)6.0km/h
    行驶速度(起升状态)1.1km/h
    最大爬坡能力(2WD)45%

    3.0 符合欧盟 EN280 标准,取得欧盟 CE 认证。

    3.1 江河 S-60 型机器具有自动行走的功能,能够在不同工作状态下,快速、慢速行走,只需一个人在高空作业时可操作机器连续完成升降、前进、后退、转向、回转等动作,较传统的液压平台大大提高了工作效率,减少操作人员数量及劳动强度。

    3.2 江河 S-60 型机器所有的动作均在工作台上用操作手柄控制,电机为无级变速。有效的延长了蓄电池和电机的使用寿命,电机仅消耗工作时的能量。 采用多电机结构,行走、举升分别由不同的电机完成。臂架处于任何位置,作业平台均可安全行走;行走速度随举升高度的升高而降低。

    3.3 自行式直臂高空作业平台采用反向电流制动和机械式驻车制动,操作简单,安全可靠,行车制动自动补偿,制动器为盘式制动。

    3.4 江河 S-60 型机器配置的是智能充电系统,采用全自动充电器,能自动完成充电全过程,电池充满后会自动停止充电。

    3.5 江河 S-60 型机器设计大角度转向系统,使得该机具有优良的灵活性。 具备液压自动转向功能。平台由两台交流变频电机驱动行走。

    3.6 江河 S-60 型机器控制系统

    ⚫ 采用 PLC 和 CAN 总线控制方式,在底架、转台和平台上分别装上一台工业控制器,简化线路,便于维护修理。采用金属防空插头,防护等级达到 IP65。同时采用先进的 CAN 总线控制,线路简单、可靠性好; 维修和

    故障诊断简单。

    ⚫ 设有上下控制台(地面控制台与平台控制台)且上下控制台使用换向开关转换。上部控制使用时对下部控制台锁止功能。

    ⚫ 下控制台有小时计、显示电瓶剩余工作电量等进行指示。

    ⚫ 平台上设有脚踏开关,只有踏下脚踏开关方能进行操作。

    ⚫ 上下控制台均设有紧急停止按钮,当操作出现意外情况时,能够使操作者迅速切断电源,避免平台继续运动。

    3.7 江河 S-60 型机器具备自诊断功能,客户可及时快速掌握设备的自身工作状态,更好的维护保养本设备。同时本产品具有以下功能:

    小时计

    蓄电池放电显示器

    灯光指示

    司机操作警示

    3.8 安全保护

    ⚫ 工作斗具有自动调平功能,工作斗相对水平面的倾斜角度不能大于 1.5°。

    ⚫ 平台幅度和高度达到一定时,行驶速度和臂架动作速度自动受到限制。当机器停放在不平度超过 3°的地面时,臂架动作将受到限制。

    ⚫ 上下控制台均有防护罩保护。

    ⚫ 臂架头部、油缸活塞杆等处有防尘防沙装置。

    ⚫ 底架与转台上设有吊环位置,方便吊装。

    ⚫ 标识清晰、含义明确。

    ⚫ 设备行走、变幅、伸缩及回转时,会发出声光报警。

    3.9 标识清晰、含义明确。

    4.0 由于该机采用直流蓄电池动力,本机可安全安静的适合室内或室外工作。

    4.1 该机设置有全手动紧急下降系统。能在断电的情况下完成工作。




    动力

    型号GTBZ18
    动力源Cummins
    辅助动力单元12V DC
    液压油箱容量120L
    柴油箱容量140L



    重量

     型号 GTBZ18
     整机重量(2WD) 10570kg

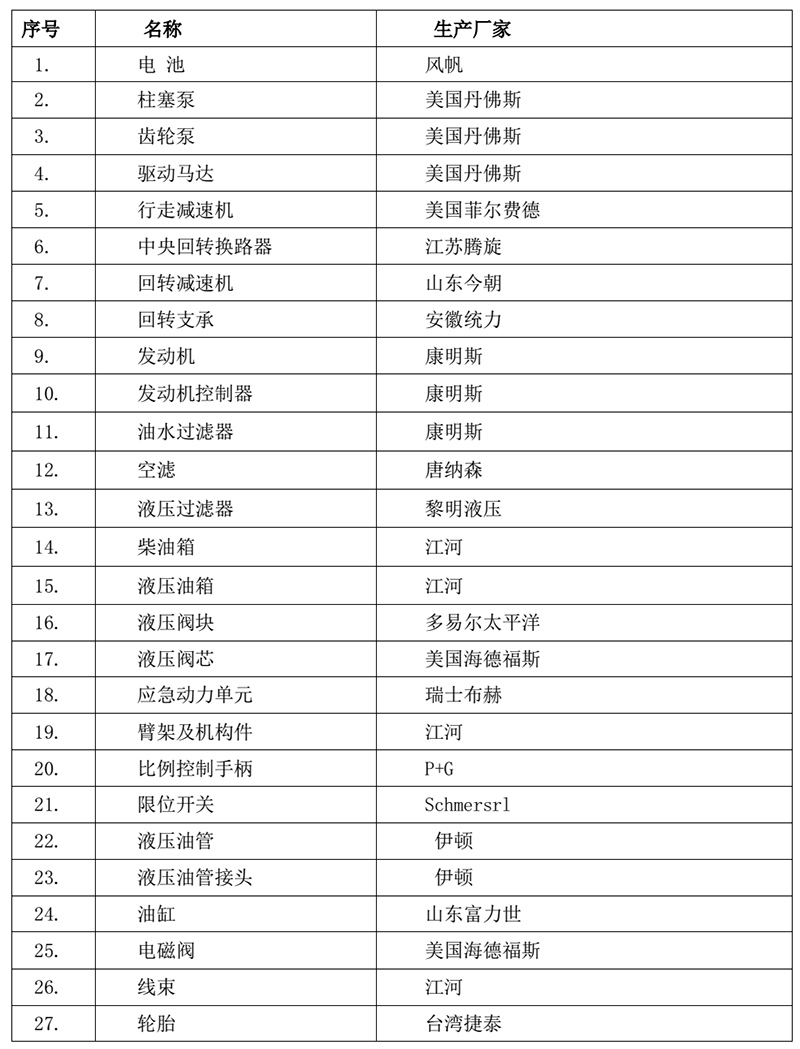

    标准配置

    清单

    紧急下降系统

    故障诊断系统

    倾斜保护系统

    紧急制动系统

    自动调平工作平台

    比例控制

    12V直流辅助电源

    旋出式发动机托盘

    液压式平台旋转马达


    选项配置

    连接到平台的AC电源

    超重传感器

    平台工作灯

    连接到平台的导气管

    平衡轴
